　　用途及特點

　　1、該控制板配合晶閘管智能模塊可對直流電動機進行速度調節，廣泛應用于直流電動機調速系統。

　　2、該控制板設計獨特、外型美觀，并帶有金屬屏蔽罩可屏蔽干擾、保護控制板且方便安裝(如用戶不需要屏蔽罩可不配用)。

　　3、該控制板采用霍爾傳感器取樣，精度高、穩定性好、采樣電路與控制電路完全隔離、安全可靠。

　　4、該控制板可根據負載特性對速度環與電流環反饋參數進行調整，以保證電機平穩運行。

　　5、該控制板帶過熱、過流、缺相保護繼電器，方便于用戶外接報警設備及其他保護裝置等。

　　6、該控制板給定積分環節可實現直流電動機軟起動，且積分時間可調。

　　7、該控制板適應主電路額定輸入電壓范圍寬(交流380V、660V、1140V)。應按照銘牌中所標電壓對應使用。

　　技術參數

　　1、控制電源：+12±0.5V /1A、-12±0.5V /0.3A。

　　2、控制方式：DC0～10V。

　　3、工作環境溫度范圍：-25℃～+45℃;相對濕度≤85%。

　　4、控制板周圍應干燥、通風、遠離熱源及強磁場干擾、無塵、無腐蝕性液體或氣體。

　　5、外形尺寸 205mm×150mm×29mm，固定孔尺寸195mm×130mm (見圖1)。

　　6、重量：440 g(含屏蔽罩)。

　　型號釋義

　　規格型號

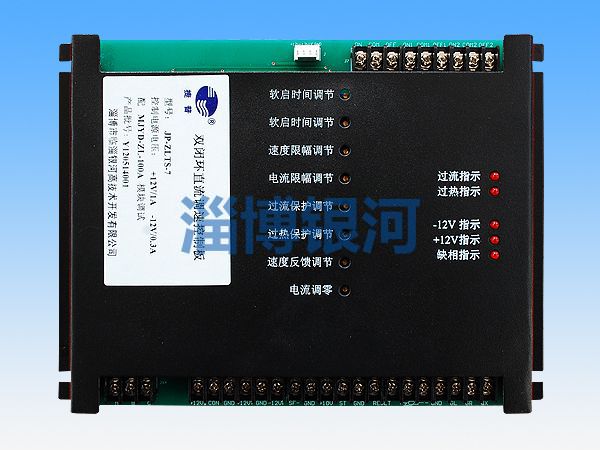

　　1、接線端子1(共3個分端子)

　　(1)ON:繼電器輸出端口,缺相保護時該端子工作。與“COM”端子組成常開觸點。

　　(2)COM:繼電器輸出端口,缺相保護時該端子工作。與“ON”端子組成常開觸點，與“OFF”端子組成常閉觸點。

　　(3)OFF:繼電器輸出端口,缺相保護時該端子工作。與“COM”端子組成常閉觸點。

　　2、接線端子2(共6個分端子)

　　(1)ON1:繼電器輸出端口,過流保護時該端子工作。與“COM1”端子組成常開觸點。

　　(2)COM1:繼電器輸出端口, 過流保護時該端子工作。與“ON1”端子組成常開觸點，與“OFF1”端子組成常閉觸點。

　　(3)OFF1:繼電器輸出端口, 過流保護時該端子工作。與“COM1”端子組成常閉觸點。

　　(4)ON2:繼電器輸出端口,過熱保護時該端子工作。與“COM2”端子組成常開觸點。

　　(5)COM2:繼電器輸出端口, 過熱保護時該端子工作。與“ON2”端子組成常開觸點，與“OFF2”端子組成常閉觸點。

　　(6)OFF2:繼電器輸出端口,過熱保護時該端子工作。與“COM2”端子組成常閉觸點。

　　3、線端子3(共3個分端子)

　　A、B、C三相同步信號輸入端。

　　4、接線端子4(共19個分端子)

　　(1)+12V↓：+12V輸出端。內部同控制電源的+12V相連，可接晶閘管智能模塊的+12V輸入端。

　　(2)CON：輸出0～10V信號?？山泳чl管智能模塊的控制信號輸入端。

　　(3)GND：+12V地端。內部同控制電源的GND相連,可接晶閘管智能模塊的地輸入端。

　　(4)+12V↑：+12V輸入端。接控制電源的+12V，為該控制板提供+12V工作電源。

　　(5)GND：±12V地端。接控制電源的GND。

　　(6)-12V↑：-12V輸入端。接控制電源的-12V，為該控制板提供-12V工作電源。

　　(7)SF-：測速發電機負信號輸入端。

　　(8)GND：測速發電機正信號輸入端 。

　　注：GND端和SF-端之間最高輸入直流電壓110V。

　　(9)+10V：內部通過1KΩ電阻與+12V相連，為控制電位器提供電源。

　　(10)ST：控制信號輸入端。輸入信號為DC0～10V，要求穩定無毛刺。

　　(11)GND：控制信號地端。內部同控制電源的GND相連。

　　(12)(13)RESET:復位端口。兩端子短接時復位。

　　(14)(15)+ -: 外接溫度傳感器。建議采用熱敏電阻型溫度傳感器。熱敏電阻參數為：25℃時R=50kΩ、40℃時R=26.8kΩ、50℃時R=18.1kΩ、55℃時R=15kΩ、60℃時R=12.56kΩ、65℃時R=10.57kΩ、70℃時R=8.92kΩ、75℃時R=7.55kΩ、80℃時R=6.41kΩ。

　　(16)GND：內部同控制電源的GND相連。

　　(17)GL:過流保護指示連接端?？赏饨影l(fā)光二極管的正極，發光管負極接地。當保護時發光管亮。

　　(18)GR: 過熱保護指示連接端?？赏饨影l(fā)光二極管的正極,

　　而發光管負極接地。當保護時發光管亮。

　　(19)QX: 缺相保護指示連接端?？赏饨影l(fā)光二極管的正極,

　　而發光管負極接地。當保護時發光管亮。

　　5、四芯接插件：霍爾電流傳感器連接端。該端子輸出+12V、-12V、GND電流反饋信號IF。

　　6、電位器(共8個)

　　(1)電位器1、2：軟起動積分時間調節電位器。順時針調節延長積分時間，逆時針調節縮短積分時間。電位器1改變積分信號大小，電位器2改變積分常數大小。

　　(2)電位器3：速度環限幅調節電位器。順時針調節降低限幅值;逆時針調節提高限幅值。

　　(3)電位器4：電流環限幅調節電位器。順時針調節提高限幅值;逆時針調節降低限幅值。

　　(4)電位器5：過流保護值設定。順時針調節過流保護值增大，逆時針調節過流保護值減小。出廠時已經調好，用戶一般無需調節。

　　(5)電位器6：過熱保護值設定。順時針調節過熱保護值增大，逆時針調節過熱保護值減小。出廠時已經調好，用戶一般無需調節。

　　(6)電位器7：速度反饋信號大小調節電位器。順時針調節增大反饋信號;逆時針調節減小反饋信號。

　　(7)電位器8：電流傳感器調零補償電位器。出廠前已設定好，用戶一般無須調節。

　　7、發光二極管(共5只)

　　(1)發光二極管1：過流保護指示燈。

　　(2)發光二極管2：過熱保護指示燈。

　　(3)發光二極管3：-12V電源指示燈。

　　(4)發光二極管4：+12V電源指示燈。

　　(5)發光二極管5：缺相保護指示燈。
